消防设计图纸有哪些内容？

消防设计图纸有哪些内容？

发布日期：2022-08-10 作者： 点击：

1、总体规划，消防图设计应包括：场地道路红线、建筑结构控制线、土地利用红线等；与原规划道路相邻的场地位置；结构的位置、名称、层数和防火间距；消防车道或通道及高层建筑消防车攀爬作业场地布置。


2、建筑物和构筑物应包括：平面图，包括布局、房间或空间的名称或数量、每个建筑物结构的面积、防火区域的面积、防火区域的位置和安全出口的位置，以及主要结构和建筑物成分;立面图，包括立面轮廓及主体结构及建筑构件位置、建筑总高度、标高及标高及关键控制标高标注；剖面图应标出内外空间的复杂部分（如中庭及相邻楼层或错层部分），包括室内外地面标高、屋顶檐口和女儿墙顶标高、楼层间高度尺寸和其他必要的高度尺寸。

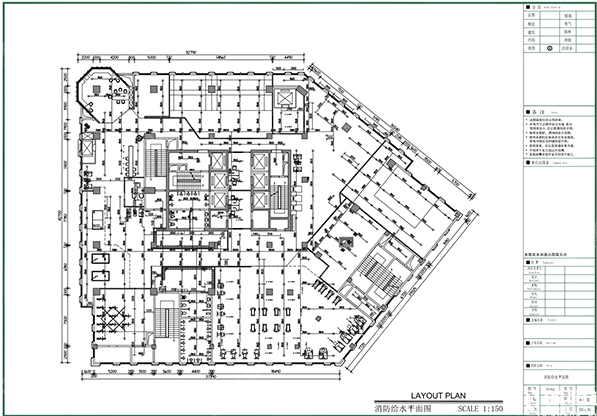

消防图设计


3、建筑电气，应包括：电气火灾监控系统、消防设备电源监控系统、防火门监控系统、火灾自动报警系统、火灾应急广播、火灾应急照明和疏散指示系统等。


4、消防给水及消防设施应包括：消防给水总平面图、消防给水系统系统图及布置图、消防水池及消防水泵房平面图、系统图及布置图其他消防系统等


5、暖通空调应包括：防烟系统的系统图及平面布置图、排烟系统的系统图及平面布置图、暖通空调系统的系统图及平面布置图等。


6、火电应包括：包括的锅炉房设备布置图、其他电站房布置图、专业管道的防火、堵漏措施等。
