施工图深化设计什么意思？

发布日期：2023-03-10 作者：点击：

施工图深化设计通常是指对装修的二次设计和方案的深化。通常方案设计师负责创意和概念，深化设计师是设计执行官。将设计方案纳入施工实施图，即施工过程的生产图。

在原图纸的基础上，根据施工现场的实际情况，在不影响原设计图纸效果的情况下，根据现场实际情况，对不能按原图纸施工的部分和比较复杂的部分进行重新绘制。施工图深化设计的意义：它是在原设计的基础上，结合工程现场，对一些图纸与现场不一致的地方进行修改或重新设计，并监督现场施工。

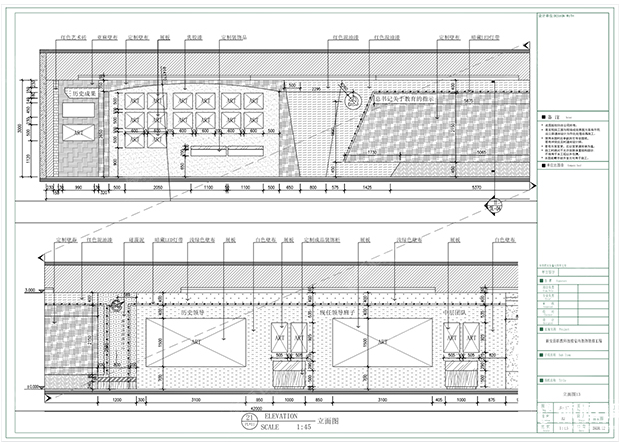

施工图深化设计

完整的施工图深化设计包括以下内容：

1. 前言内容：封面、目录、图例、施工图设计说明、装饰主材表、防火等级说明等。

2. 平面系统：原结构图、分区布置图、综合布置图、装饰面尺寸图、综合吊顶图、吊顶照明定位图、吊顶造型尺寸图、地面铺设图、标高指标图，立面施工示意图（各空间放大图：小平面、小吊顶、小地面等）。

3. 标高系统：公共区域、私人房间、所有有造型墙的空间等的标高，同一房间作为索引参考。

4. 节点系统：天花板节点图、墙壁节点图、地面节点图、通用节点图、所有材料移交、节点图细节。

5. 其他图纸：门桌、窗桌、固定家具等。

6. 其他专业施工图：电气施工图、电气设计说明书、电气系统图、给排水系统图、暖通空调系统图等。
